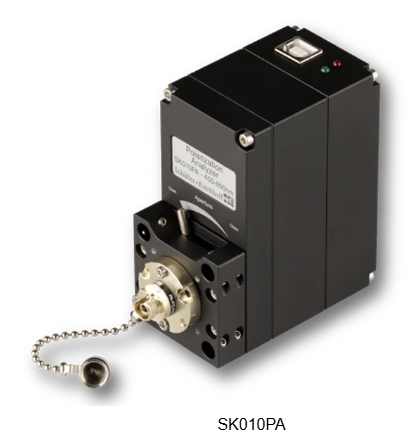

Schafter+Kirchhoff 偏振分析儀 SK010PA的特點、優勢與應用
SK010PA偏振分析儀提供完整解決方案，可優化相干光源入射偏振方向與光纖偏振軸的匹配精度，并測量最終實現的偏振消光比（PER）。
測量時通過改變溫度或輕微彎曲光纖使輸出偏振態產生波動，系統自動記錄輸出偏振態數據并在Poincaré球上擬合生成數據圓環，同時顯示平均與最小偏振消光比。該數據圓的半徑直接反映光纖偏振軸與入射相干輻射偏振軸之間的角度偏差，體現對準質量。在理想對準狀態下，數據圓將收斂為Poincaré球上的單一質點。
如圖示例中Poincaré球（龐加萊球）上的數據圓半徑較大，通過實時監測輸出偏振態，旋轉光纖軸與激光源偏振軸的相對角度，當輸出偏振態無限接近Poincaré球圓心時，即達到最優對準狀態。隨后進行的二次測量可精準輸出光纖偏振對準的優化參數。
自由光束偏振分析：
適用于自由空間光束的偏振特性測量�？赏ㄟ^微調平臺、40mm籠式系統、四桿連接套件或?qū)к壪到y(tǒng)來實現光束與分析儀的精確對準，確保測量結果的準確性。
四分之一波片校準功能：
SK010PA偏振分析儀可對準和量化延遲光學元件（如集成四分之一波片的光纖準直器60FC-Q）。通過旋轉波片調整輸出偏振態，當達到Poincaré球極點時獲得圓偏振光：北極點對應右旋圓偏振光，南極點對應左旋圓偏振光。
龐加萊球體上描繪的四分之一波板的對齊。偏振狀態在四分之一波板旋轉期間產生八字形。對于圓形SOP，該figure的極值到達兩極：北極為右偏陽圓極化，南極為左旋圓極化
產品特點：
-
確定偏振狀態(SOP)，所有四個斯托克斯參數，偏振消光比(PER)，極化度(DOP)，橢圓度等。
-
USB 2.0供電的設備(控制，數據傳輸和電源)
-
在Poincaré球上或偏振橢圓上顯示SOP
-
用于保偏光纖評估和偏振對準的特殊程序
-
兼容微平臺系統，用于自由光束應用的導軌或籠式系統
應用場景：
-
保偏光纖系統對準：用于半導體激光器與保偏光纖的耦合對準，優化偏振消光比，提高光纖系統傳輸效率。
-
自由光束偏振分析：適用于激光器偏振特性測試、光學元件偏振特性評估等自由空間光學應用。
-
波片校準與測試：用于四分之一波片、二分之一波片等偏振元件的性能測試和校準。
-
偏振相關損耗測量：在光纖通信系統中測量元件和系統的偏振相關損耗特性。
